24V 1500W ปรับความแรงดันปัจจุบัน การสลับไฟฟ้า จําหน่ายพลังงาน Compact 68mm เสียงต่ํา SMPS 60A 30V
S1500 เป็น SMPS ที่มีโปรแกรม PFC ที่สามารถส่งผลิต 60A ที่ 10V-30V และ 1500W ที่ AC90V ~ 265V ทั้งหมดในขนาดเล็กเทคโนโลยีที่นวัตกรรมถูกนําไปใช้ใน SMPS, ทําให้มันสามารถทําผลงานได้ถึง 94% โดยรักษาอุณหภูมิต่ํากว่า 80 °Cและทํางานด้วยเสียงเสียงต่ํา ขอบคุณพัดลมเย็นที่ควบคุมด้วยอุณหภูมิ. ก่อนการจัดส่ง, มันจําเป็นที่จะปรับความแรงดันออกและกระแสของแต่ละ SMPS เพื่อให้แน่ใจว่าความแม่นยําของพวกเขา
ลักษณะ
- การควบคุมความแรงดันและกระแสออกแบบฉลาดโดยไมโครโพเซอร์ การปรับขนาด 100% ก่อนการจัดส่ง
- ความแม่นยําของแรงดันและกระแสไฟฟ้า ± 1%
- PFC ที่มีกิจกรรม: กระแสไฟเข้าแบบแอนซีที่น้อยกว่าการขัดขวาง และสอดคล้องกับกฎหมายของคณะกรรมการยุโรปหมายเลข 278/2009 และ Energy Star ฉบับที่ 20
- AC 90-265V การทํางานทั่วโลก: ไม่จําเป็นต้องสวิตช์อื่น ๆ การทํางานที่ปลอดภัยทั่วโลก
- การบริโภคพลังงานต่ํา (ต่ํากว่า 1W) ในโหมดการทํางานเฉยๆ และโหมดการรอคอย
- ถึง 94% ของประสิทธิภาพการแปลง ขนาดเพียง 68 มม.
- โปรแกรมความแรงดันออกจาก 10V ถึง 30V
- กระแสออกแบบโปรแกรมได้จาก 1A ถึง 60A
- การป้องกันความแรงกระแสไฟฟ้าเกินแรง, ความอ้วนเกินแรง, อุณหภูมิเกินแรง และการป้องกันวงจรสั้น
- การป้องกันการตัดสั้นในออฟท์, ปลอดภัยและน่าเชื่อถือมากขึ้น

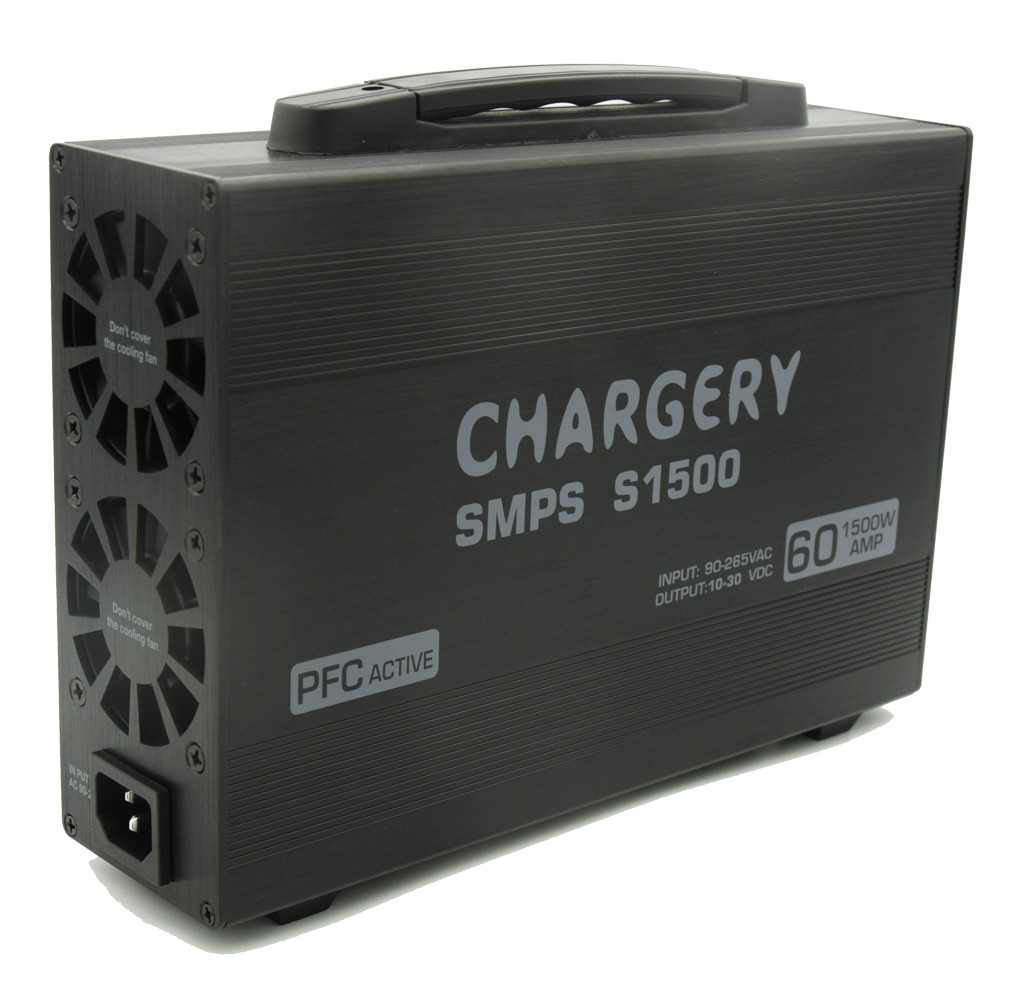

- เสียงเสียงต่ํา 2 แฟนเย็นอัจฉริยะเปิดและปรับความเร็วเมื่ออุณหภูมิอัตโนมัติ

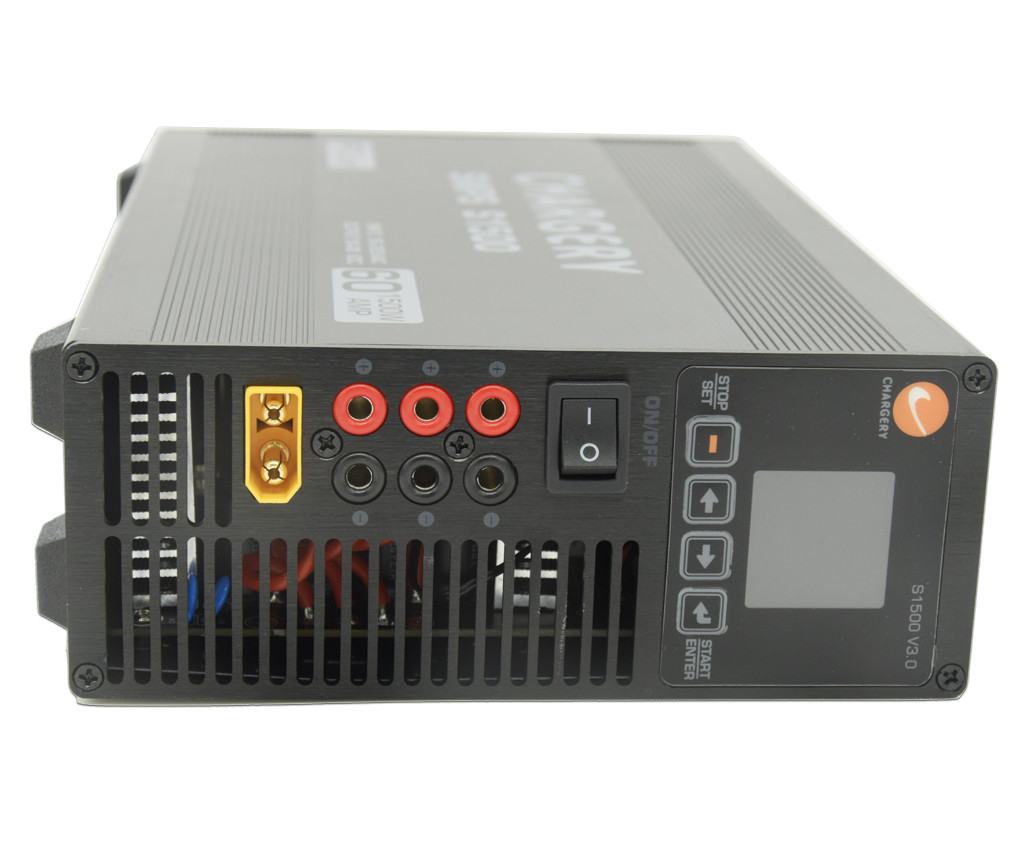

- 4 การออกสามารถทําชาร์จได้มากกว่าพร้อมกัน 3 คู่ เครื่องเชื่อมทอง 4.0 มม ถึง 20A แต่ละ
- การออก, เครื่องเชื่อมทอง 4.5 มิลลิเมตรหนึ่ง (XT-90) ถึง 60A
- ZVS/ZCS และ Synchronous Rectification รับประกันประสิทธิภาพสูงสุด
รายละเอียด
| ปารามิเตอร์ input |
มูลค่า |
| ความดันเฉพาะ |
AC110 / 220V |
| โลเตจอนุญาต |
AC90 ~ 265V |
| อัตราความถี่ |
50/60Hz |
| ความถี่ที่อนุญาต |
47 ~ 63Hz |
| ปัจจุบัน RMS มากที่สุด |
18A @ 90V, 7.5A @ 220V |
| ประสิทธิภาพ |
94% กับความจูง 65% และแรงเข้า 220Vac |
| PFC ที่มีกิจกรรม |
PF>0.99 ที่ 90VAC และ 100% ของภาระ |
| ปารามิเตอร์ผลิต |
มูลค่า |
| ระยะความดัน |
โปรแกรม 10 ~ 30V |
| ความแม่นยําของแรงดัน |
± 1% |
| ความแม่นยําในปัจจุบัน |
± 1% |
| ความดันแบบคลื่น |
150mV |
| ระยะเวลาปัจจุบัน |
โปรแกรม 1 ~ 60A |
| พลัง |
สูงสุด 1500 วัตต์ |
การใช้งาน
- การสมัครที่บ้าน
- เครื่องชาร์จ 10-30V DC เครื่องชาร์จความสมดุลสําหรับรุ่น RC
- เครื่องชาร์จแบตเตอรี่เครื่องบิน RC
ข้อดี
2 เทคโนโลยีหลัก
พลังงานสูงและประสิทธิภาพสูงชาร์จและพลังงานZVS / ZCS และ Synchronous Rectification ทําให้มีประสิทธิภาพสูงถึง 94% ความแรงกดออกและการควบคุมกระแสไฟฟ้าโดย MCU ทําให้ปริมาตรการชาร์จทั้งหมดสามารถเขียนโปรแกรมได้
BMS ความแม่นยําสูงใช้ ADC 12 บิตหรือ 16 บิตวัดความแรงดันเซลล์, การชาร์จและการปล่อยไฟฟ้าปัจจุบันและอุณหภูมิแบตเตอรี่
การชาร์จ BMS และ Charger สื่อสารกับกันและกัน หลีกเลี่ยงการตัดการชาร์จโดย Open DCC หรือรีเล่ย์ คุณสมบัตินี้สามารถประหยัดเวลาชาร์จและขยายอายุของแบตเตอรี่ในขณะเดียวกันไม่จําเป็นต้องติดตั้ง DCC หรือรีเล่ย์ที่จะตัดการชาร์จเมื่อเซลล์ใด ๆ จะบรรลุความดันสูงสุด.
โปรไฟล์การชาร์จ
CHARGERY เป็นบริษัทที่เกือบเป็นเอกลักษณ์เดียวในตลาด UAV (รุ่น RC, Drones ใหญ่) และ EV (e-bike, e-motocycle, e-scooter) เราพัฒนาเครื่องชาร์จ AC พลังงานสูงและ BMS ในเวลาเดียวกัน
ตั้งแต่ปี 2006 เราเน้นการพัฒนาเครื่องชาร์จพลังงานสูง (สูงสุด 60A 3000W) เครื่องชาร์จสมดุล (AC input, DC input และ AC/DC dual input) และ 800A BMS สําหรับแบตเตอรี่ LiPo/LiFe/LiTO ขนาดสูงสุด 24S
ชาร์จเกอร์การชาร์จสามารถชาร์จแบตเตอรี่เคมีใด ๆ ได้ รวมถึง LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD และ Pb (กรด鉛, แบตเตอรี่ VRLA), จํานวนเซลล์, การชาร์จปัจจุบัน,ความดันปลายและกระแสปลายสามารถโปรแกรม. และเข้าใจป้องกันจุดประกายและการป้องกันขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
การชาร์จ BMS สามารถจัดการกับการชาร์จและการปล่อยปัจจุบันสูงสุด 800A, การออกแบบพิเศษ DCC (DC contactor) มีการสร้างขึ้นในกระแสวงจรปิด
การปฏิบัติงาน
- เชื่อม SMPS ไปยังซ็อต AC 110/220V
- เปิดสวิตช์พลังงาน
- ปรับความแรงออกด้วยการกดปุ่ม UP หรือ DOWN
- กดปุ่ม SET เป็นเวลา 3 วินาที เลือก Max. การตั้งค่าปัจจุบัน กดปุ่ม UP และ DOWN กดปัจจุบันผลิตสูงสุด กด SET หยุด

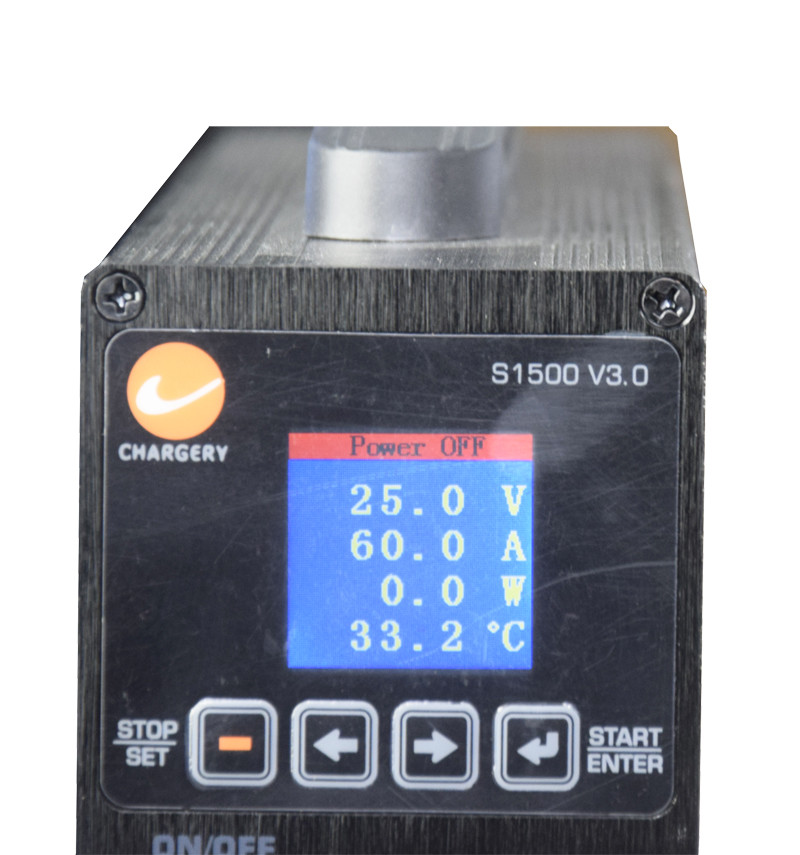

- กดปุ่ม START เป็นเวลา 3 วินาที SMPS จะเริ่มต้นจอ LCD จะแสดงความดันและกระแสไฟฟ้าและอุณหภูมิ
- ติดตั้งอุปกรณ์ที่เหมาะสมกับ SMPS ความแรงกดไฟ input ของอุปกรณ์ต้องอยู่ในช่วง 10V ถึง 30V
- ปรับความดันระหว่างการทํางานอย่างง่ายดาย โดยกดปุ่ม UP หรือ DOWN อีกครั้ง
- กดปุ่ม STOP SMPS จะยุติการออกเสียง แต่จอ LCD จะยังคงเปิด การบริโภคพลังงานจะต่ํากว่า 1W ปิดสวิทช์พลังงาน
อินเตอร์เฟซปฏิบัติการ
| การตั้งค่าโปรแกรม |
เปิดหลังจากกดปุ่ม START |
 |
|
PFC ที่มีกิจกรรม
ประสิทธิภาพ
แพ็คเกจ
- S1500 หน่วยพื้นฐาน: 1 ชิ้น
- สายไฟฟ้า: 1 ชิ้น
- คู่มือ:1pcs
- เครื่องเชื่อม XT-90 เพศหญิง: 1 ชิ้น
รายการ SMPS ที่เกี่ยวข้อง
| รุ่น |
ความดันออก |
กระแสออก |
พลังงานสูงสุด |
การแสดง |
| S400 V30 |
10V-30V |
13.5A สูงสุด |
400W |
ไลด์ดิจิตอล |
| S600PLUS V20 |
5-26V |
1-25A ปรับ |
600W |
LCD สี |
| S1200 V30 |
12V-24V |
สูงสุด 50A |
1200W |
ไลด์ดิจิตอล |
| S1500 V30 |
10V-30V |
1-60A ปรับ |
1500W |
LCD สี
|
FAQ
Q1. ผมสามารถสั่งตัวอย่างสําหรับ SMPS ได้มั้ย?
ตอบ: ใช่ เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ ตัวอย่างผสมผสานก็ยอมรับได้
ถามที่ 2 แล้วเวลานําไป?
A: 3-5 วันสําหรับการเตรียมตัวอย่าง 5-10 วันทํางานสําหรับการผลิตจํานวนมาก
Q3. คุณมี MOQ จํากัดสําหรับคําสั่ง OEM?
A: MOQ ต่ํา, 1pc สําหรับการตรวจสอบตัวอย่างมีอยู่.
Q4. คุณส่งสินค้าอย่างไร และใช้เวลานานแค่ไหนในการมาถึง?
A: ส่งโดย DHL, UPS, FedEx หรือ TNT ใช้เวลา 3-5 วันในการมาถึง ส่งทางอากาศและทางทะเลยังเป็นตัวเลือก
Q5. วิธีการดําเนินการในการสั่งซื้อ SMPS?
A: ก่อนอื่นก็บอกเราความต้องการหรือการใช้งานของคุณ
อย่างที่สอง เราอ้างอิงตามความต้องการของคุณหรือข้อเสนอของเรา
อย่างที่สาม คุณยืนยันตัวอย่างและวางเงินฝากเพื่อสั่งการอย่างเป็นทางการ
และที่สี่ เราจัดการผลิต
Q6. มันโอเคไหมที่จะพิมพ์โลโก้ของฉันบนผลิตภัณฑ์ SMPS
ตอบ: ใช่ครับ กรุณาแจ้งเราอย่างเป็นทางการ ก่อนการผลิต
Q7: คุณให้การรับประกันสินค้าหรือไม่
ตอบ: ครับ เราให้การรับประกันสินค้า 2 ปี
ส. 8 วิธีการจัดการกับความบกพร่อง
A: อย่างแรก, ผลิตภัณฑ์ของเราถูกผลิตในระบบควบคุมคุณภาพที่เข้มงวดและอัตราความบกพร่องจะน้อยกว่า 0.2%.
อย่างที่สอง ในช่วงเวลาประกัน เราจะส่งไฟใหม่ ด้วยการสั่งซื้อใหม่ สําหรับปริมาณน้อย สําหรับผลิตภัณฑ์ชุดที่บกพร่องเราจะซ่อมแซมและส่งมันกลับให้คุณ หรือเราสามารถหารือเรื่องแก้ไข รวมถึงการโทรกลับตามสถานการณ์จริง.
คําถามที่ 9 ทําไมวอลเตจและกระแสไฟฟ้าที่อ่านบน LCD ไม่แม่นยํา?
ตอบ: ความดันและกระแสไฟฟ้าถูกปรับปรุงก่อนการส่ง ไม่งั้น SMPS ไม่ทํางาน ดังนั้น กรุณาตรวจสอบการเชื่อมต่อสายออก เมื่อระยะทางระหว่าง SMPS และอุปกรณ์ของคุณเป็นปัญหากรุณายืดสาย AC ไม่ยืดสาย DC (สายออก). ความยาวสายออก 1 เมตร (10AWG) ได้แนะนําว่ามากกว่า 1 เมตร จะส่งผลต่อความแม่นยําของแรงดันและกระแสไฟฟ้า โดยเฉพาะที่ 60A
